联众ATS-200M硅钢片铁损测量仪
联众ATS-200M硅钢片铁损测量仪
| 品牌：LINK JOIN/联众 | 型号：联众ATS-200M | 加工定制：否 | ||||
| 测量范围：厚度0.1-0.5mm | 测量精度：3% | 重量：15 kg | ||||
| 尺寸：235*90*330 mm |
产品特性：ATS-200M硅钢片铁损测量仪生产厂家,ATS-200M硅钢片铁损测量仪代理商,湖南ATS-200M硅钢片铁损测量仪,ATS-200M硅钢片铁损测量仪的价格
产品简介：品牌:LINK JOIN/联众 ;型号:联众ATS-200M ;加工定制:否 ;测量范围:厚度0.1-0.5mm ;测量精度:3% ;重量:15 kg;尺寸:235*90*330 mm
宁波科诚仪器有限公司
详细介绍：
联众ATS-200M硅钢片铁损测量仪
可测铁损值，也可测磁感值；
有便携式简易测头，还有标准磁导计测头，测量更精准！
联众ATS-200M硅钢片铁损测量仪的产品特点：
·硅钢片铁损测量仪ATS-200M，适合电机、变压器生产厂家，在原料采购或生产现场，用于快速检测硅钢片的品质，也可对冲压后的硅钢片进行品质检测。
·该仪器参照国标GB/T13789-92中的测量方法，采用单片机控制技术和A/D、D/A相结合，内置正弦波励磁电源，直接显示铁损Ps值（W/kg），磁场Hm值（A/cm）或磁感Bm值（T）。
·通过选配测量软件，组成硅钢片自动测量仪，可自动测量硅钢片的Ps(B)损耗曲线、Ps(H)损耗曲线和B(H)磁化曲线。
·适用于测量各种厚度的冷轧取向、无取向和热轧的硅钢片。
·可选择定B或定H测量，定B测量Ps时保持磁通正弦，有效消除谐波影响。
·测试结果不含铜损，确保铁损测量更真实。
·测试探头加入空气磁通补偿线圈，确保测试结果更准确。
·三个Bm测试点和三个Hm测试点可供用户自由设定，关机后设定数据不丢失。
·可根据测试数据，在坐标纸上手工绘制Ps(B)损耗曲线、Ps(H)损耗曲线、B(H)磁化曲线。
·可通过RS232接口与计算机连接，选配自动测量软件（需另购），功能强大。
·仪器的校准：样片上有数据直接比对，样片上也画出了具体测试的位置。
联众ATS-200M硅钢片铁损测量仪的技术参数：
可测铁损值，也可测磁感值；
有便携式简易测头，还有标准磁导计测头，测量更精准！
联众ATS-200M硅钢片铁损测量仪的产品特点：
·硅钢片铁损测量仪ATS-200M，适合电机、变压器生产厂家，在原料采购或生产现场，用于快速检测硅钢片的品质，也可对冲压后的硅钢片进行品质检测。
·该仪器参照国标GB/T13789-92中的测量方法，采用单片机控制技术和A/D、D/A相结合，内置正弦波励磁电源，直接显示铁损Ps值（W/kg），磁场Hm值（A/cm）或磁感Bm值（T）。
·通过选配测量软件，组成硅钢片自动测量仪，可自动测量硅钢片的Ps(B)损耗曲线、Ps(H)损耗曲线和B(H)磁化曲线。
·适用于测量各种厚度的冷轧取向、无取向和热轧的硅钢片。
·可选择定B或定H测量，定B测量Ps时保持磁通正弦，有效消除谐波影响。
·测试结果不含铜损，确保铁损测量更真实。
·测试探头加入空气磁通补偿线圈，确保测试结果更准确。
·三个Bm测试点和三个Hm测试点可供用户自由设定，关机后设定数据不丢失。
·可根据测试数据，在坐标纸上手工绘制Ps(B)损耗曲线、Ps(H)损耗曲线、B(H)磁化曲线。
·可通过RS232接口与计算机连接，选配自动测量软件（需另购），功能强大。
·仪器的校准：样片上有数据直接比对，样片上也画出了具体测试的位置。
联众ATS-200M硅钢片铁损测量仪的技术参数：
| 供电方式 | 交流220V±10% 50Hz，1A |
| 显示方式 | 3.5寸明亮液晶显示 |
| 测试频率 | 50Hz、60Hz自由选择 |
| 测量模式 | 定B和定H二种测量模式 |
| 磁感设定范围 （定B测量） |
Bm1：500～1900mT Bm2：500～1900mT Bm3：500～1900mT |
| 磁场设定范围 （定H测量） |
Hm1：500～9999A/m Hm2：500～9999A/m Hm3：500～9999A/m |
| 厚度设定范围 | 0.10～0.50mm |
| 硅钢片尺寸要求 | 简易探头≥ 50mm×50mm，表面平整 标准探头30mm×100mm |
| 测试重复性 | ±1%(恒温环境同一条件下) |
| 测试准确度 | 铁损(Ps) 3%（按方圈样品折算到方圈的结果） 磁感(Bm) 2% |
| 显示刷新率 | 3次/秒 |
| 外形尺寸 | 金属机箱: 235×90×330mm（宽×高×深） |
| 重量 | 4.5kg |
联众ATS-200M硅钢片铁损测量仪的软件功能：
·ATSView测量软件运行于Windows 95/98，Windows 2000/XP，Windows 7 操作系统下，符合Windows软件规范，操作直观简捷。
·ATSView主要有三种功能：测试功能、文件操作和打印输出。
·可选择定B（锁定磁感）或定H（锁定磁场）测量，满足多种测试要求。
·全自动控制，智能化判断，整个测试过程无需用户干预。
·测试过程实时监控采样波形和仪器状态，并可随时中止。
·根据样品的外形尺寸计算样品的有效截面积和有效磁路长度。
·文件系统采用数据库格式，可直接打印或输出测试结果到Excel表格中。
·文件管理功能强大：具有保存数据，删除数据，清除全部数据等功能。
·数据文件包含完整的采样数据、样品参数、仪器参数和测试方案，文件采用文本格式，可方便地输入到其它软件中。
·显示I(t)、U(t)、B(t)采样波形和B(H)磁滞回线，并可显示曲线上每一个数据点的坐标信息。
·进行多点组簇后，可显示B(H)磁滞回线簇、B(H)磁化曲线、μa(H)磁导率曲线和Ps(B)损耗曲线，并可显示曲线上每一个数据点的坐标信息。
·可将不同条件下测得的B(H)磁化曲线和Ps(B)损耗曲线组合到一张图纸上，以便进行对比分析。
·按μa、Ps、Bm、Br、Hc和Hm等参数设定上下限，对测试结果进行合格判定，通过数据表格的颜色来确定。
·支持各种型号的打印机，测试报告与打印机纸张精确匹配。
·具有打印预览的功能，可方便地调整测试报告的大小和边距。
·可直接打印测试报告，或将测试报告生成JPG图片文件。
·可直接通过E-mail发送JPG图片文件，或将JPG图片文件保存到磁盘。
·测试报告包含完整的曲线图、测试结果、测试条件和样品参数。可采用中、英文格式，可方便添加用户标志和企业名称。
·有多种单位制式可供选择，以保证不同用户各自的使用习惯。

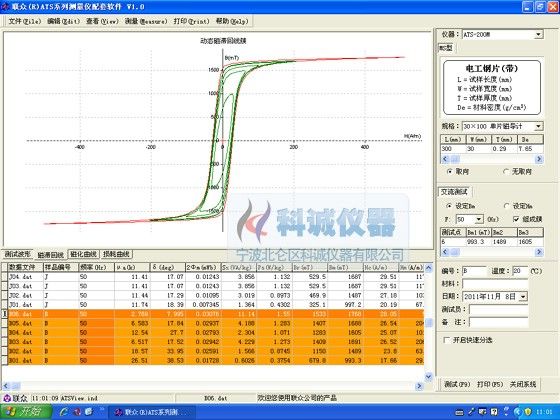

联众ATS-200M硅钢片铁损测量仪的软件测试界面：
联众ATS-200M硅钢片铁损测量仪的装箱清单：
·硅钢片铁损测量仪主机。
·单轭磁导计（探头）。
·探头连接线。
·校准用标准片。
·电源线。
·用户手册。
·保修卡。
·合格证。
·ATSView测量软件运行于Windows 95/98，Windows 2000/XP，Windows 7 操作系统下，符合Windows软件规范，操作直观简捷。
·ATSView主要有三种功能：测试功能、文件操作和打印输出。
·可选择定B（锁定磁感）或定H（锁定磁场）测量，满足多种测试要求。
·全自动控制，智能化判断，整个测试过程无需用户干预。
·测试过程实时监控采样波形和仪器状态，并可随时中止。
·根据样品的外形尺寸计算样品的有效截面积和有效磁路长度。
·文件系统采用数据库格式，可直接打印或输出测试结果到Excel表格中。
·文件管理功能强大：具有保存数据，删除数据，清除全部数据等功能。
·数据文件包含完整的采样数据、样品参数、仪器参数和测试方案，文件采用文本格式，可方便地输入到其它软件中。
·显示I(t)、U(t)、B(t)采样波形和B(H)磁滞回线，并可显示曲线上每一个数据点的坐标信息。
·进行多点组簇后，可显示B(H)磁滞回线簇、B(H)磁化曲线、μa(H)磁导率曲线和Ps(B)损耗曲线，并可显示曲线上每一个数据点的坐标信息。
·可将不同条件下测得的B(H)磁化曲线和Ps(B)损耗曲线组合到一张图纸上，以便进行对比分析。
·按μa、Ps、Bm、Br、Hc和Hm等参数设定上下限，对测试结果进行合格判定，通过数据表格的颜色来确定。
·支持各种型号的打印机，测试报告与打印机纸张精确匹配。
·具有打印预览的功能，可方便地调整测试报告的大小和边距。
·可直接打印测试报告，或将测试报告生成JPG图片文件。
·可直接通过E-mail发送JPG图片文件，或将JPG图片文件保存到磁盘。
·测试报告包含完整的曲线图、测试结果、测试条件和样品参数。可采用中、英文格式，可方便添加用户标志和企业名称。
·有多种单位制式可供选择，以保证不同用户各自的使用习惯。
联众ATS-200M硅钢片铁损测量仪的软件测试界面：
联众ATS-200M硅钢片铁损测量仪的装箱清单：
·硅钢片铁损测量仪主机。
·单轭磁导计（探头）。
·探头连接线。
·校准用标准片。
·电源线。
·用户手册。
·保修卡。
·合格证。
