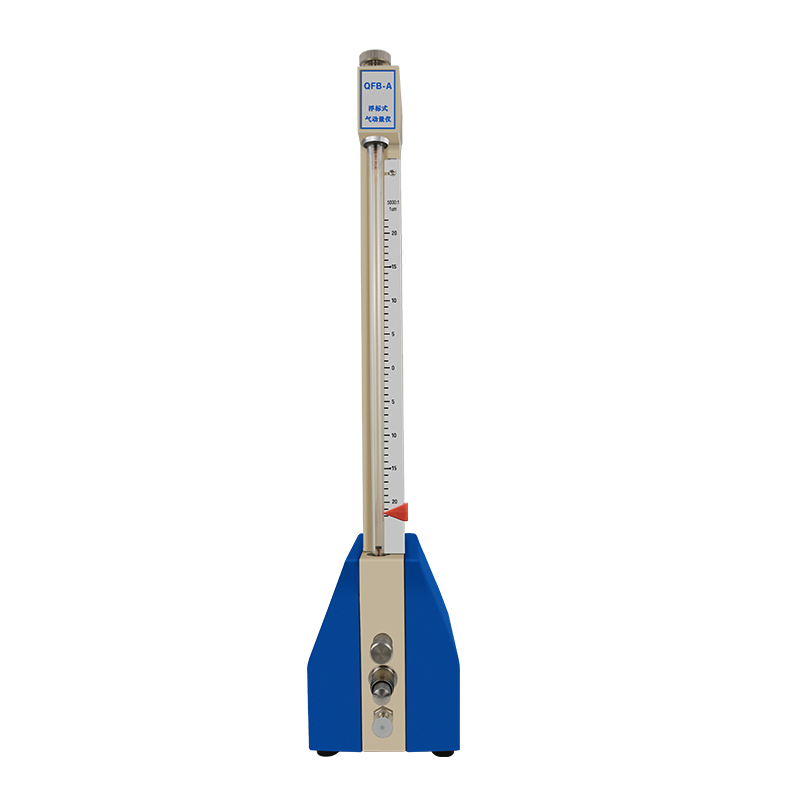

单管QFB气动量仪浮标式
单管QFB气动量仪浮标式的产品特点及测量原理：
浮标式气动量仪实质上是把被测量的尺寸变化转换为相应的空气流量变化的一种测量仪器，当压缩空气通过锥度玻璃管时，流量的变化就使得浮在玻璃管内的浮标的位置作相应的变化，于是从刻度尺上浮标位置的变化量就可以直接读出被测量尺寸的变化。
测量原理：通过孔径为d的喷嘴端面与被测量表面的间隙的空气流量Q与圆柱侧面积πdS成函数关系：Q=f（πdS）当喷嘴孔径d固定不变时，流量Q仅与间隙S成函数关系：Q=f（S）间隙S的变化亦即意味着被测量尺寸的变化，当被测量尺寸H减少时，间隙S增加，流量Q随之增加，浮标位置上升；反之，则浮标位置下降，这样就可以由浮标和刻度尺直接读出被测尺寸。
单管QFB气动量仪浮标式和机械式量具量仪相比，浮标式气动量仪具有下列优点：
1.配上各种测量头可实现测量：长度参数、形状和位置误差、内径、外径、槽宽、两孔距、深度、厚度、圆度、锥度、同轴度、直线度、平面度、平行度、垂直度、通气度和密封性，特别对某些用机械量具和量仪难以解决的测量，例如：测深孔内径、小孔内径、窄槽宽度等，用气动测量比较容易实现。
2.量仪的放大倍数较高，人为误差较小，工作时无机械摩擦，所以没有回程误差。
3.操作方法简单，读数窖易，能够进行连续测量，在同时测量多个尺寸时，可一目了然地看出各尺寸是否合格。
4.实现测量头与授测表面不直接接触，减少测量力对测量结果的影响，避免划伤被测件表面，对薄壁零件和软金属零件的测量尤为适用。由于非接触测量，测量头可以减少磨损，延长使用期限。
5.气动量仪主体和测量头之间采用软管连接，可实现远距离测量。
6.结构简单，工作可靠，调整、使用和维修，都十分方便。
7.使用要求：清净干燥空气源为0.3-0.7MPa以上，现场使用请配量QGL-3型空气过滤器。
8.浮标式量仪可以进行多台组装，实现多参数综合测量。
单管QFB气动量仪浮标式的技术参数：
技术性能以中华人民共和国机械工业部标准JB3760-91为准(单位mm)：
浮标式气动量仪QFB的轮廓尺寸：
单管QFB气动量仪浮标式的仪器附件：
单管QFB气动量仪浮标式的产品特点及测量原理：
浮标式气动量仪实质上是把被测量的尺寸变化转换为相应的空气流量变化的一种测量仪器，当压缩空气通过锥度玻璃管时，流量的变化就使得浮在玻璃管内的浮标的位置作相应的变化，于是从刻度尺上浮标位置的变化量就可以直接读出被测量尺寸的变化。
测量原理：通过孔径为d的喷嘴端面与被测量表面的间隙的空气流量Q与圆柱侧面积πdS成函数关系：Q=f（πdS）当喷嘴孔径d固定不变时，流量Q仅与间隙S成函数关系：Q=f（S）间隙S的变化亦即意味着被测量尺寸的变化，当被测量尺寸H减少时，间隙S增加，流量Q随之增加，浮标位置上升；反之，则浮标位置下降，这样就可以由浮标和刻度尺直接读出被测尺寸。
单管QFB气动量仪浮标式和机械式量具量仪相比，浮标式气动量仪具有下列优点：
1.配上各种测量头可实现测量：长度参数、形状和位置误差、内径、外径、槽宽、两孔距、深度、厚度、圆度、锥度、同轴度、直线度、平面度、平行度、垂直度、通气度和密封性，特别对某些用机械量具和量仪难以解决的测量，例如：测深孔内径、小孔内径、窄槽宽度等，用气动测量比较容易实现。
2.量仪的放大倍数较高，人为误差较小，工作时无机械摩擦，所以没有回程误差。
3.操作方法简单，读数窖易，能够进行连续测量，在同时测量多个尺寸时，可一目了然地看出各尺寸是否合格。
4.实现测量头与授测表面不直接接触，减少测量力对测量结果的影响，避免划伤被测件表面，对薄壁零件和软金属零件的测量尤为适用。由于非接触测量，测量头可以减少磨损，延长使用期限。
5.气动量仪主体和测量头之间采用软管连接，可实现远距离测量。
6.结构简单，工作可靠，调整、使用和维修，都十分方便。
7.使用要求：清净干燥空气源为0.3-0.7MPa以上，现场使用请配量QGL-3型空气过滤器。
8.浮标式量仪可以进行多台组装，实现多参数综合测量。
单管QFB气动量仪浮标式的技术参数：
技术性能以中华人民共和国机械工业部标准JB3760-91为准(单位mm)：
| 基本放大倍数 | 1000倍 | 2000倍 | 5000倍 | 10000倍 | 20000倍 |
| 刻度范围 | 0.210 | 0.110 | 0.044 | 0.022 | 0.011 |
| 分度值 | 0.005 | 0.002 | 0.001 | 0.0005 | 0.0002 |
| 指示管安数 | 长mm | 宽mm | 高mm | 重量kg |
| 单管 | 230 | 133 | 480 | 2.4 |
| 双管 | 230 | 162 | 480 | 4.3 |
| 三管 | 230 | 191 | 480 | 6.2 |
| n管 | 230 | 133+29(n-1) | 480 | -- |
| 序号 | 名称 | 管数n=1～5 | 管数n=6～10 |
| 1 | 空气过滤器 | 1个 | 2个 |
| 2 | 连接管 | 1.5m/1根 | 1.5m/2根 |
| 3 | 塑料管 | 每管1.5m/1根 | |
