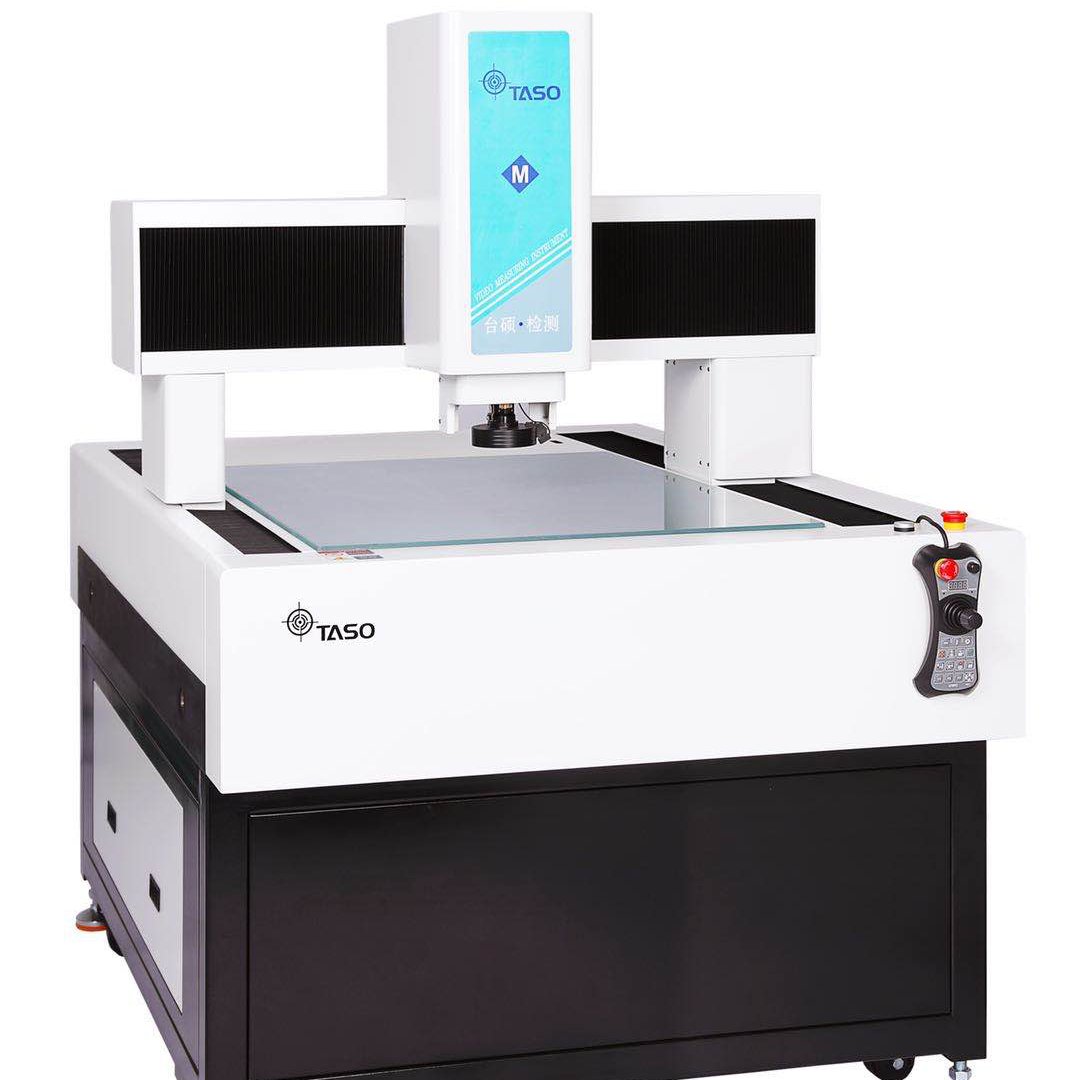

台硕CNC6050全自动二次元影像测量仪
详细信息| 询价留言品牌：台硕 型号：CNC6050 加工定制：否 操作方式：全自动 分辨率：0.001 mm 测量行程：600*500 放大倍率：20-180X 测量精度：(3.0+L*/200)µm 外形尺寸：1270*850*980 mm 台硕CNC6050全自动二次元影像测量仪
台硕CNC6050全自动二次元影像测量仪的产品特点：
台硕CNC6050全自动二次元影像测量仪，是专为大批量重复检查而设计。具高速、高效能、操作简易、功能强大的特点，特别适用要求高效率、快速精确的大批量检测，是繁忙的质检线上不可缺少的重要设备。
全自动影像测量仪具有人工测量、CNC扫描测量、自动学习测量三种方式，并可将三种方式的模块叠加进行复合测量。可扫描生成鸟瞰影像地图，实现点哪走哪的全屏目标牵引，测量结果的生成图形与影像地图图影同步，它可点击图形自动回位、全屏鹰眼放大。可对任意被测尺寸通过标件实测修正造影成像误差，并对其进行标定，从而提高关键数据的批测精度。
全自动光学影像测量仪的软件具学习功能，用户只须以手动方式将工件测量一次，整个测量过程便会记录下来，作以后重复自动测量之用。用户不需编写任何程式，操作过程绝对简单容易。
台硕CNC6050全自动二次元影像测量仪的应用行业：
机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗、钟表、仪器仪表等。
台硕CNC6050全自动二次元影像测量仪的测量对象：
LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件（连接器、接线端子）、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、网板（钢网、SMT模板）等。
台硕CNC6050全自动二次元影像测量仪的测量元素：
长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。
台硕CNC6050全自动二次元影像测量仪的技术参数：
台硕CNC6050全自动二次元影像测量仪的软件主要功能：型号 CNC3020 CNC4030 CNC5040 CNC6050 行程mm 300*200*200 400*300*250 500*400*250 600*500*250 金属台面尺寸mm 640*410mm 740*510 720*610 820*720 玻璃台尺寸mm 329*229 429*329 555*445 660*555 外形尺寸mm 850*640*980 105*740*990 1200*950*1180 1270*850*980 重量kg 280 380 450 500 XY轴测量精度 (3.0+L*/200)µm,L表示长度mm Z轴示值误差 U≤(5+L/150)µm U≤(6+L/150)µm 分辨率 0.001mm 光栅尺 高精度精密光栅尺,分辨率0.0005mm 影像系统 日本SONY CCD彩色分辨率工业检测专用摄像机 物镜 美国NAVITAR全自动变倍镜头可自动连续变倍 光学放大倍率 0.7X-4.5X,可连续变倍高清镜头 视频总放大倍率 20-180X(选配2X物镜时,总视频放大倍率可达到360X) 物方视场 10.6-1.6mm,工作距离90mm 照明系统 程控可调LED表面光和底光 导轨 台湾HIWIN高精度直线导轨 传动方式 XYZ轴均采用马达驱动滚珠丝杆传动的型式 操作方式 日本THK三轴伺服电机,X、Y轴自动测量,Z轴自动对焦 三轴运动速度 *高可达1500mm/min 三轴定位 精度0.001mm 机台底座 高精度花岗岩精度00级 工作环境温度 20℃±2℃,变化<2℃/hr,湿度30-60% 电源 220±10V,50/60Hz
1.测量软件基本功能：
笛卡尔坐标/极坐标转换
绝对/相对/工作坐标转换
公/英制转换
度/度分秒转换
点/点群
两点/多点求线
三点/多点求圆及弧
B-spline线
两点间的距离
两线间的平均距离
点线间的距离
两圆心距离
圆线距离
两线间的夹角及交点
2.特殊功能：
光源控制：全电脑控制光源。
自动变倍：不需要在每次变倍后重新影像校正，并可在测量及编程过程中任意变换放大倍率，能够在测量同一物体不同部分使用不同放大倍率，录入程序。
自动对焦：由电脑自动判定对焦面，以保证每次对焦的精准度，减少人为判定产生的误差。
坐标功能：量测工件时无需手动调节摆直，软件提供坐标平移、旋转、摆正。
标注功能：直接在影像及几何区标注/移动尺寸，点、线、圆/圆弧及直线端点、中点，圆心、象限点自动捕捉。
自适应功能：可调节CCD参数设定，提高自适应力；去除毛边功能，以正确取得量测数据。
自动捕捉：利用影像工具快速自动抓取基本几何轮廓边界点，直接拟合成线、圆、弧。
测绘功能：机械图形直接输出.dxf格式，实现2D抄数功能，与AutoCAD、Pro/e、UG等其它软件无缝联接。
拍照功能：量测区工件放大摄像图形化输出，转成(.bmp、.jpg)。
测量报告：对测量数据可设定公差，自动判断，选择需要的测量数据，生成标准的WORD、EXCEL 图表报告。
编程功能：操作方便的自学习教导式编程软件，程序可重复执行。
三维测量功能：Z轴方向可满足产品的高度测量要求。 -
